高扭力碟簧(20813美標碟簧)

► 高扭力碟簧 導讀 分享到：
高扭力碟簧 簡介 高扭力碟簧 材料	高扭力碟簧 規格 高扭力碟簧 表面處理

► 高扭力碟簧 簡介

高扭力碟簧，全稱超高扭力碟形彈簧墊圈，也被稱之為20813美標碟簧。高扭力碟簧由耐高溫材料制作而成，可在-200℃~600℃范圍內起到有效補償作用，使螺栓對墊片的預緊力保持在一定范圍，從而防止螺栓疲勞和墊片失效，同時也極大地提高了設備的維護保養周期。 高扭力碟簧能有效吸收機械振動，避免因機械振動造成螺栓松動，確保密封持久可靠。 “久光彈簧”嚴格遵循美標20813生產制造的高扭力碟簧具有高疲勞壽命、變形量小、承載能力高等特點，是螺栓連接的完美選擇。 美標碟形彈簧分類： 1. 20813美標碟簧     2. 693F美標碟簧

► 高扭力碟簧 規格

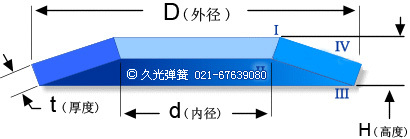

高扭力碟簧示意圖：       ★ 高扭力碟簧規格表：  高扭力碟簧規格表 ©版權所有 上海久光彈簧有限公司 技術支持：021-67639080 螺栓規格 外徑 內徑 厚度 高度 壓平載荷N 建議預緊扭矩N.M M10 18.3 10.4 3.00 3.20 1635 43.0 M12 21.8 12.4 3.65 3.85 31540 76.0 M14 25.3 14.4 4.25 4.50 43320 121.0 M16 29.2 16.6 5.10 5.38 60310 193.0 M18 32.6 18.6 5.90 6.17 63360 300.0 M20 36.5 20.8 6.15 6.45 69150 373.0 M22 40.5 22.8 7.40 7.80 123500 542.0 M24 43.5 24.8 7.50 7.90 134290 644.0 M27 48.8 27.8 8.40 8.80 176680 954.0 M30 54.0 30.8 9.50 10.00 214585 1287.5 M32 57.5 32.8 9.55 10.15 220160 1296.0 M36 64.5 36.8 11.50 12.10 314500 2261.0 M38 68.0 38.9 13.00 13.60 398210 3035.0 M42 74.9 42.9 14.60 15.20 475950 3998.0 M48 86.0 49.2 14.18 15.60 509130 4889.0 M52 92.5 53.2 15.80 16.70 585280 5966.0 M56 103.0 57.4 17.90 18.85 712695 7235.0 M64 114.5 65.4 20.00 21.00 938925 9458.0 M72 127.0 73.4 22.10 23.30 1145550 16492.0 M80 140.0 81.5 26.60 27.70 1783960 28540.0 M90 156.0 91.5 30.60 31.80 2224900 40000.0 M100 181.5 101.5 18.20 20.60 1114805 18405.0 M110 196.0 111.5 38.50 40.00 3544520 78285.0 本文地址：http://m.yupnwi.cn/disc-springs-20813.html©上海久光彈簧有限公司 版權所有

► 高扭力碟簧 材料
材 料 & Materials	我們給您的建議...
耐高溫：Inconel 718(美標) GH4169(國標)	≤800°C ，高溫環境下建議你使用。
Inconel X-750(美標) GH4145(國標)
根據您所需要的材料定制。

► 高扭力碟簧 表面處理
表 面 處 理 & Surface Treatments
拋光	利用機械或者化學作用，使高扭力碟簧表面粗糙度降低，以獲得光亮平整的表面。

根據您需要的表面處理方式。

如有相關技術疑問請您聯系我們 021-67639080
